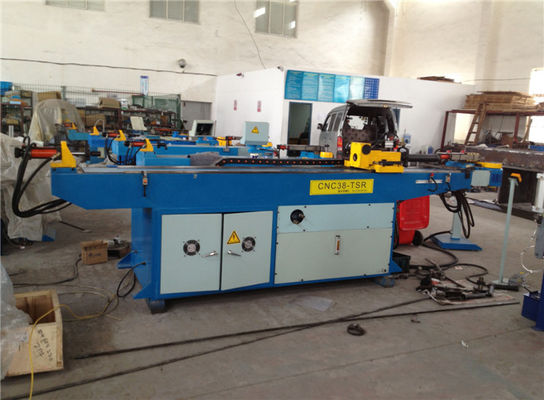

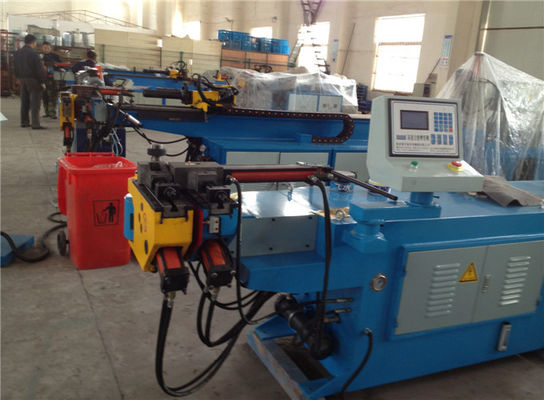

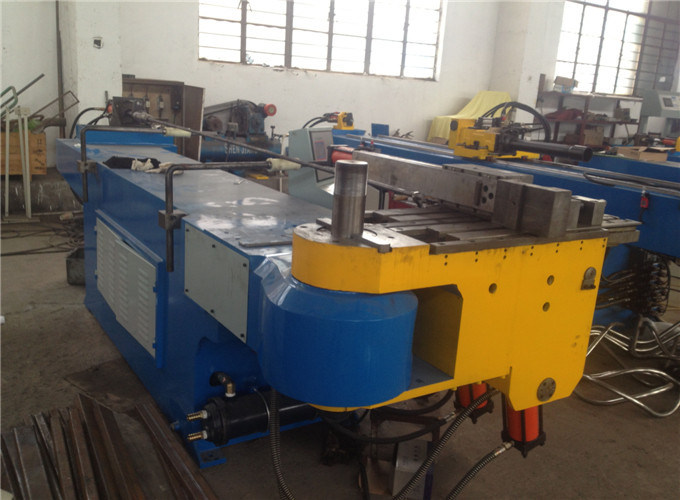

Programowalny CNC Gięcie rur Maszyna do samochodów Tube
Główne Dane techniczne:
MODEL | CNC 50 TSR |
Max.Bending Dia x Grubość (mm) | φ50 × 3 |
Max.Bending Promień (mm) | 50-260 |
kąt gięcia | 0-190 |
Max. Karmienie Długość (mm) | 2500 |
karmienie Axis | Prędkość (mm / s) | 0--1000 |
Dokładność (mm) | ± 0,1 |
Obrót osi | Prędkość (° / s) | 0--150 |
Precyzja) | ± 0,1 |
osią zginania | Prędkość (° / s) | 0--60 |
Precyzja) | ± 0,1 |
Napięcie | 380V / 50Hz |
Moc | 4kw |
Wymiary maszyny (L * W * H) (mm) | 4250 * 1200 * 1350 |
Waga (kg) | 2000 |
Ciśnienie powietrza | 0.5--0.7MPa |
Główne części i Marka elektryczne:
Pozycja | Marka |
Ekran dotykowy | kolorowy ekran dotykowy 10,4 "z Tajwanu |
PLC | Mitsubishi, Japonia |
Karmienie Silnik i sterowników | Mitsubishi, Japonia |
Obrót osi silnika i sterowniki | Mitsubishi, Japonia |
Przycisk | Raczej, Tajwan |
Pompa olejowa | Yuken, Japonia |
Zawór hydrauliczny | Biostone, amerykański |
Pompa oleju silnikowego | Wuxi Lake, Chiny |
Przełącznik | Mingwei, Tajwan |
Pośredni Relay | Omron, Japonia |
stycznik | Schneider, niemiecki / Shihlin, Tajwan |
Czujnik zbliżeniowy | Kaifang, Tajwan / Yingming, Tajwan / Shihlin, Tajwan |
Cylinder (Vascular Clamp / Carrier) | AIRTAC, Tajwan |
koder | NEMICON, Japonia |
Wprowadzenie:
Jest on używany do produkcji serię gięcia rur, rury, rury mebli, sprzętu sportowego materiału rury, rury powietrza samochodowego i wszystkich innych gięcia rur itp
A. Zastosowanie i importowane z systemem sterowania logicznego PLC oraz skrzynki sterowniczej energii elektrycznej trójfazowego, prędkość mainframe jest regulowana przez przetwornik.
B. Zastosowanie importowane kolorowy ekran dotykowy 10,4 "z Tajwanu, systemu operacyjnego milimetrowym, prowadząc projekty interfejsu i kilka rodzajów funkcji sterowanych macki, aby łatwe w obsłudze, automatyczna do pamięci i rezerwy, automatyczne do alarmu i tak dalej.
C. Maszyna ta jest wyposażona w najbardziej zaliczki komputerowego systemu sterowania CNC cyfrowej i SMS zsynchronizowane następczych systemu gięcia.
D. W komplecie z automatycznym systemem liczenia, Półprodukty wyświetlane na panelu.
E. W komplecie z przekładnią ślimakową i precyzja układu napędowego robak, który kontrolowany przez wydzieloną serwosystemie zakończyć karmienie, obracanie i zginanie.
F. ciała rama maszyna przyjmuje konstrukcję wieży spawany kwadratowej rury stalowej i blachy stalowej o wysokiej wytrzymałości i stabilnie.
G. Idealny i leczenie doskonały materiał powierzchniowy, electroplate, czarna powłoka, hartowanie, carburize natrysku elektrostatycznego na spotkanie odpowiedniego użytkowania i funkcjonalność.
H. Mould wykorzystanie materiałów ze stali wysokiej jakości, o wysokiej twardości i długie używanie życia, twardość nie niższej HRC50; formy obejmują formy do gięcia, zacisk pleśń, pleśń itp przewodnikiem
Clamp die zaprojektowany z równoległoboku, przekątnej mocowania, ustalić szczelne; kierując umrzeć przyjąć trzy (cztery) Typ tarczy strukturę Chuck zacisnąć wysokie.
I. Karmienie oś wraz z importowanych komponentów wysokiej prędkości liniowych ruchu;
Oś obrotowa wraz z przekładnią ślimakową i precyzja układu napędowego robak, który kontrolowany przez wydzieloną siłownika elektrycznego do realizacji poszczególnych funkcji, karmienie, obracanie i zginanie; Gięcie Arm zbudowany z systemem przesyłowym hydraulicznego;
J. przyjmują importowane międzynarodowej marki dobrze znane; przełącznik i przycisk od Schneidera Francji; Przekaźnik pośrednia z OMRON; siłownik i sterownik Mitsubishi Japonii.
K. Z automatycznym systemem alarmowym i automatycznego systemu liczenia.
